井用潜水泵

产品分类: 泵类产品

井用潜水泵 一、 产品简介 : QRJ(QCJ、QTJ)型井用潜水泵,适用于城市和工厂供水、冷却循环系统,也适用于农业排灌、施工现场等输送常温清水的工程。其特点是电机与水泵联接在一

订购热线:13585159616

立即咨询
产品详情
井用潜水泵

一、产品简介
QRJ(QCJ、QTJ)型井用潜水泵,适用于城市和工厂供水、冷却循环系统,也适用于农业排灌、施工现场等输送常温清水的工程。其特点是电机与水泵联接在一起潜入水中工作,清洁、噪音低,不污染水质,不需要泵房,占地面积小,节省基建费用,安装、拆卸、使用维修方便。
井用潜水泵由工作部件、潜水电机、扬水管、泵座及电缆和控制柜等组成。
井用潜水泵叶轮为闭式叶轮,扬水管用法兰(或螺纹)连接。
井用潜水泵电机为充水式三相异步电动机。定子绕组采用专用的耐水电磁线,电机导轴承和止推轴承用特殊材料制成。

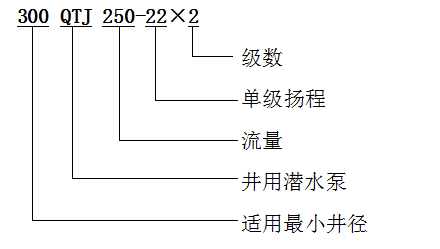

、型号说明:


三、产品特点:
1、选用先进的水力模型和结构设计,采用亚什兰工艺制芯,叶片流道部位环氧涂复等多种新工艺,产品性能优良,使用寿命长。
2、水泵效率高,比国内同行水泵效率高2-8%,效率曲线平缓,高效区域宽广,工作范围增加10-20%,节能效果显著。
3、对含砂量大的井,可采用防砂结构和装置。
4、叶轮轴的径向跳动控制在美国标准0.13mm以内,并由铜轴承支承,水泵运行平稳。
5、特制防水橡套电缆。
6、配有轴向力型和耐温型不锈钢潜水电机。

四、性能范围:
1、井用潜水泵必须始终保持潜入水中工作,但是最大潜入深度不得超过70m,井用潜水泵下端距井底不得小于5m。
2、水中含砂量不大于0.01%(以重量计);PH值在6.5~8.5范围内;氯离子含量不大于400mg/l;水温不高于20℃。如水质、水温超出上述范围时,也可提供不锈钢材料防腐蚀,还可以配套耐高温的热水潜水电泵,可根据用户需要提供特殊设计,请用户在选型时加以说明,以保证井用潜水泵正常运行。
3、本厂可根据用户需要提供卧式和斜式安装的井用潜水泵。
4、最大流量Q:1000m3/h,最高扬程H:200m。

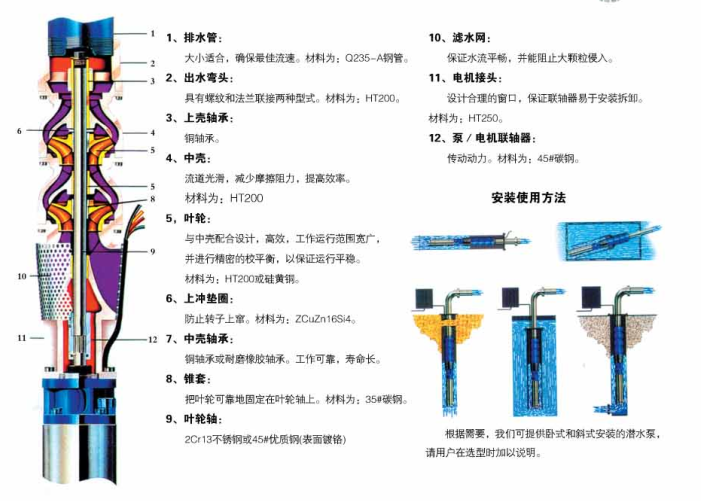

五、内部结构:


六、技术参数
型号 流量(m3/h) 扬程
m
级数
泵转速
r/min
配套功率KW 效率% 井下部分最大外径mm
100QRJ10-3.8 6.3

10

11.7
48.4 41.8 35.2 11 2875 2.2 62 100
52.8 45.6 38.4 12 3
66 57 48 16 3
70.4 60.8 51.2 16 4
88 76 64 20 4
92.4 79.8 67.2 21 5.5
123.2 106.4 89.6 28 5.5
150QRJ12-8.5 10


12


16
54 51 45 6 2850 4 65 143
63 59.5 52.5 7 4
72 68 60 8 5.5
81 76.5 67.5 9 5.5
90 85 75 10 5.5
99 93.5 82.5 11 7.5
108 102 90 12 7.5
117 110.5 97.5 13 7.5
126 119 105 14 7.5
135 127.5 112.5 15 9.2
144 136 120 16 9.2
153 144.5 127 17 9.2
150QRJ20-8.5 15


20


29
38 34 23 4 2850 4 70 143
48 42.5 29 5 4
58 51 35 6 5.5
67 59.5 41 7 5.5
77 68 47 8 7.5
87 76.5 53 9 7.5
96.5 85 58.5 10 9.2
106 93.5 64 11 9.2
116 102 70 12 11
125.5 110.5 76 13 11
135 119 82 14 11
145 127.5 88 15 13
155 136 94 16 13
164 144.5 100 17 15
150QRJ30-9 25


30


35
20 18 15 2 2850 3 71 143
30 27 22.5 3 4
40 36 30 4 5.5
50 45 37.5 5 7.5
60 54 45 6 7.5
70 63 52.5 7 9.2
80 72 60 8 11
90 81 67.5 9 11
100 90 75 10 13
110 99 82.5 11 15
120 108 90 12 15




型号 流量(m3/h) 扬程
m
级数
泵转速
r/min
配套功率KW 效率% 井下部分最大外径mm
150QRJ45-8 35


45


52.5
18.6 16 14 2 2850 3 73 143
27.9 24 21 3 5.5
37.2 32 28 4 7.5
46.5 40 35 5 7.5
55.8 48 42 6 9.2
65.1 56 49 7 11
74.4 64 56 8 13
83.7 72 63 9 15
93 80 70 10 15
175QRJ20-11 15


20


24
48 44 39 4 2850 4 70 168
60 55 49 5 5.5
72 66 58.6 6 5.5
84 77 68 7 7.5
96 88 78 8 7.5
108 99 88 9 9.2
120 110 97.7 10 9.2
132 121 108 11 11
144 132 117.3 12 11
156 143 127 13 13
168 154 137 14 13
180 165 147 15 15
192 176 157 16 15
175QRJ30-12 21


30


36
29 24 20 2 2850 4 74 168
43 36 30 3 5.5
58 48 40 4 7.5
72.5 60 50 5 9.2
87 72 61 6 11
101 84 71 7 11
116 96 80 8 13
130 108 90 9 15
175QRJ40-12 30

40

46
25 24 21 2 2850 5.5 75 168
38 36 32 3 7.5
51 48 43 4 9.2
64 60 54 5 11
77 72 65 6 13
90 84 76 7 15
225QCJ60-18 42

60

72
20.5 18 15 1 2880 5.5 75 200
41 36 30 2 9.2
61.5 54 45 3 13
82 72 60 4 18.5
102.5 90 75 5 22
123 108 90 6 30
143.5 126 105 7 30
164 144 120 8 37




型号 流量(m3/h) 扬程
m
级数
泵转速
r/min
配套功率KW 效率% 井下部分最大外径mm
225QTJ100-12.5 75

100

120
33 25 18 2 2880 11 75 200
49 37.5 27 3 15
65 50 36 4 22
82 62.5 45 5 30
98 75 54 6 30
114 87.5 63 7 37
130 100 72 8 45
225QTJ130-13.5 92

30

140
33 27 26 2 2880 15 75 200
49 40.5 39 3 22
65 54 52 4 30
82 67.5 62 5 37
98 81 78 6 45
250QRJ90-18 67

90

118
41 36 26 2 2880 15 75 220
62 54 39 3 22
83 72 52 4 30
104 90 65 5 37
125 108 78 6 45
250QRJ125-16 89
125
142
39 32 26 2 2880 18.5 76 233
58 48 39 3 30
78 64 52 4 37
98 80 66 5 45
300QCJ120-28 84
120
144
32.8 28 23 1 2900 13 76 250
65.6 56 46 2 30
98.4 84 69 3 45
131.2 112 92 4 55
164 140 115 5 75
300QCJ170-34 119
170
204
38 34 29 1 2900 30 76 250
76 68 58 2 55
114 102 87 3 75
152 136 116 4 100
300QTJ200-24 130
200
245
31 24 18.5 1 2900 18.5 76 250
62 48 37 2 37
93 72 55.5 3 55
124 96 74 4 75
155 120 92.5 5 100
300QTJ250-22 165
250
280
29 22 18.5 1 2900 22 75 250
58 44 37 2 45
87 66 55.5 3 75
116 88 74 4 90
350QCJ250-46 200
250
330
52 46 33 1 2900 55 80 330
104 92 66 2 100
156 138 99 3 140
208 184 132 4 185
350QCJ290-50 220
290
360
56 50 41 1 2900 63 80 330
112 100 82 2 120
168 150 123 3 185

型号 流量(m3/h) 扬程
m
级数
泵转速
r/min
配套功率KW 效率% 井下部分最大外径mm
350QCJ320-53 245
320
400
59.5 53 44 1 2900 75 80 330
119 106 88 2 140

350QRJ370-47 258
370
466
53 47 37 1 2900 75 80 330
106 94 74 2 140

350QRJ450-50 305
450
524
57 50 43 1 2900 90 80 330
114 100 86 2 180

500QRJ550-27 400
550
850
29 27 17.5 1 1475 55 81 480
58 54 35 2 110
87 81 52.5 3 180
116 108 70 4 220
500QRJ900-30 600
900
1100
34 30 24 1 1475 110 82 530
68 60 48 2 220
