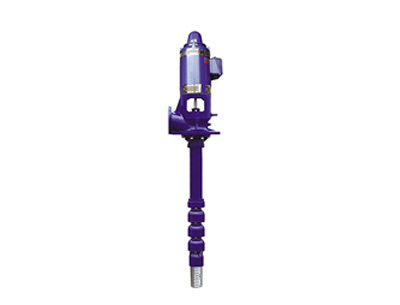

长轴深井泵

产品分类: 泵类产品

长 轴深井泵 一、 产品简介 : 我公司多年专业从事RJC长轴深井泵的研发与生产,生产的RJC长轴深井泵,畅销国内各大电厂、水电站、自来水供应站、农业灌溉、消防供水、市政工程,

订购热线:13585159616

立即咨询
产品详情
轴深井泵

一、产品简介
我公司多年专业从事RJC长轴深井泵的研发与生产,生产的RJC长轴深井泵,畅销国内各大电厂、水电站、自来水供应站、农业灌溉、消防供水、市政工程,远销泰国、老挝、越南等国。深受用户好评与信赖!
长轴深井泵由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成立式泵。泵座和电机位于井口(或水池)上部,电机的动力通过与扬水管同心的传动轴传递给叶轮轴,产生流量、扬程。

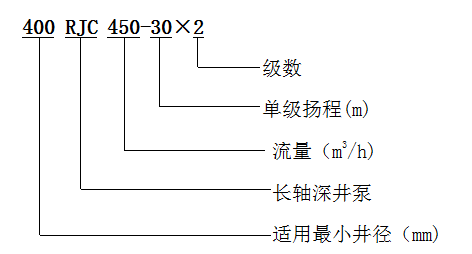

、型号说明:



三、产品特点:
1、选用先进的水力模型和结构设计,采用亚什兰工艺制芯,叶片流道部位环氧涂复等多种新工艺,产品性能优良,使用寿命长。
2、水泵效率高,比国内同行水泵效率高2-8%,效率曲线平缓,高效区域宽广,工作范围增加10-20%,节能效果显著。
3、 采用甩砂装置,迷宫式结构使砂粒无法进入轴承。
4、叶轮轴,电机轴均采用铜轴承支撑,轴的径向跳动控制在美国标准0.13mm以内,泵运行平稳,噪音低。
5、泵座造型美观,窗口大,便于维修,更换填料。
6、可采用油润滑闭式传动系统的特殊结构设计,以及可选用球墨铸铁或2Cr13、304、316、316L、416多种牌号不锈钢材料,以满足客户的各种特殊使用工况和技术要求。

四、产品适用范围:
1、长轴深井泵是一种使用范围广泛的抽水、排水设备,适用于电厂、钢铁厂、矿山、化工、消防供水、自来水厂、农业灌溉等行业。
2、温度不超过80℃,固体物含量(按重量计)不大于0.01%,酸碱率PH值6.5~8.5,硫化氢含量不大于1.5mg/1,不含有任何油类。使用在深井中时,井筒应正直,不允许有双向弯曲。
3、性能范围(按设计点:)
     最大流量Q:2400m3/h
 最高扬程H:250m

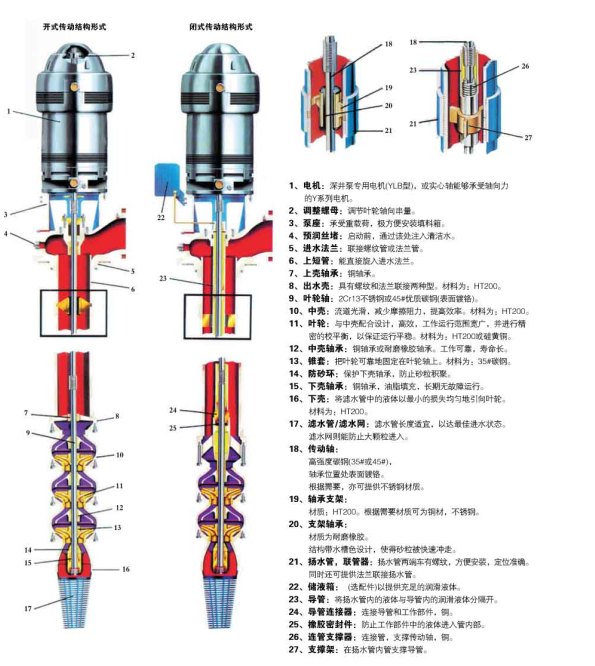

五、内部结构:



六、 技术参数:

型    号 流量(m3/h) 扬程
m
级数
总串量
mm
泵转速
r/min
配套功率KW 效率
%
井下部分最大外径mm 参考重量Kg
100RJC10-4

6.5




10




12
44 40 32 10 8 2940 5.5 62 92 580
52.5 44 35 11 5.5 612
53 48 38 12 5.5 645
58 52 41.5 13 5.5 685
61.5 56 44.5 14 5.5 720
66 60 48 15 5.5 755
70 64 51 16 5.5 790
74.5 68 54 17 5.5 825
79 72 57.5 18 5.5 860
83.5 76 60.5 19 5.5 900
88 80 64 20 5.5 942
92 84 67 21 5.5 985
96.5 88 70 22 5.5 1020
102 92 73.5 23 5.5 1065
105.5 96 76.5 24 5.5 1100
110 100 80 25 5.5 1135
115 104 83 26 5.5 1175
150RJC10-9 8



10



16
74.5 72 54 8 12 2940 5.5 62 138 1040
84 80 61 9 5.5 1170
93 89 67.5 10 5.5 1200
102.5 98 61.5 11 7.5 1388
112 108 81 12 7.5 1570
121 117 87.5 13 7.5 1677
130 126 94.5 14 7.5 1784
139.5 135 101 15 11 1983
149 144 108 16 11 2090
158 153 114.5 17 11 2198
167 162 121.5 18 11 2306
176.5 171 128 19 11 2415
186 180 135 20 11 2525
150RJC20-11 15



20



24
48 44 39.4 4 12 2940 5.5 67 150 940
60 55 49.3 5 5.5 1050
72 66 59 6 7.5 1160
84 77 69 7 7.5 1270
96 88 78.7 8 11 1566
108 99 88.6 9 11 1770
120 110 98.4 10 11 1900
132 121 108.2 11 15 2035
144 132 118 12 15 2170
156 143 128 13 15 2280
168 154 134 14 15 2390
180 165 147.5 15 18.5 2557
192 176 157.5 16 18.5 2667
204 187 167 17 18.5 2780




型    号 流量(m3/h) 扬程
m
级数
总串量
mm
泵转速
r/min
配套功率KW 效率
%
井下部分最大外径mm 参考重量Kg
150RJC30-12.5 21


30


24
69 62.5 51 5 8 2940 11 70 150 1125
82.5 75 61 6 11 1260
96.2 87.5 71.8 7 15 1645
110.4 100 82 8 15 1780
124 112.5 92.2 9 15 1915
138 125 102.5 10 18.5 2140
151.6 137.5 112.8 11 18.5 2275
165 150 123 12 22 2468
179.4 162.5 133.3 13 22 2602
150RJC40-13.5 30


40


46
62 54 50 4 8 2940 11 72 150 1260
77.5 67.5 62.5 5 15 1480
93 81 75 6 15 1600
108.5 94.5 87.5 7 18.5 1780
124 108 100 8 18.5 1900
139 121.5 112.5 9 22 2020
155 135 125 10 30 2230
170.5 148.5 137.5 11 30 2350
186 162 150 12 30 2470
100RJC50-13 30

50

55
66 52 46 4 8 2940 11 74 150 1260
82.5 65 57.5 5 15 1400
99 78 69 6 18.5 1600
115.5 91 80.5 7 22 1750
132 104 92 8 22 1900
148.5 117 103.5 9 30 2140
200RJC60-20 40

60

76
44 40 30 2 9 2940 11 75 181 1840
66 60 45 3 18.5 2222
88 80 60 4 22 2659
110 100 75 5 30 3046
132 120 90 6 37 3916
154 140 105 7 37 4720
200RJC80-22.5 60
80
100
49 45 38 2 9 2940 15 75 181 1840
73.5 67.5 57 3 22 2222
98 90 76 4 30 2659
122.5 112.5 95 5 37 3220
200RJC90-20 67
90
119
45 40 28 2 10 2940 15 75 190 1645
68 60 43 3 22 2085
91 80 57 4 30 2525
114 100 72 5 37 2975
200RJC125-18 89
125
142
21.5 18 15 1 10 2940 11 76 190 650
43 36 30 2 18.5 1050
64.5 54 45 3 30 1700
86 72 60 4 37 2400






型    号 流量(m3/h) 扬程
m
级数
总串量
mm
泵转速
r/min
配套功率KW 效率
%
井下部分最大外径mm 参考重量Kg
250RJC130-8.5 89


130


150
39 34 28 4 10 1460 18.5 78 242 1380
49 42.5 35 5 22 1680
59 51 42 6 30 1980
69 59.5 49 7 37 2215
79 68 56 8 37 2470
89 76.5 63 9 45 2705
99 85 70 10 45 2960
109 93.5 77 11 55 3305
119 102 84 12 55 3650
300RJC160-11.5 125


160


200
39 34.5 28.5 3 14 1460 22 80 295 2050
52 46 38 4 30 2840
65 57.5 47.5 5 37 3610
78 69 57 6 45 4120
91 80.5 66.5 7 55 4770
104 92 76 8 75 5520
117 103.5 85.5 9 75 6270
130 115. 95 10 75 7020
143 126.5 104.5 11 90 7770
156 138 114 12 90 8500
300RJC185-12 130


185


235
27 24 18.9 2 14 1460 18.5 80 295 1470
40 36 28.4 3 30 2050
54 48 37.8 4 37 2840
67 60 47.2 5 45 3610
81 72 56.7 6 55 4120
94 84 66 7 75 4770
108 96 75.6 8 75 5520
121 108 85 9 90 6270
135 120 94.5 10 90 7020
300RJC220-13.5 154

220

264
29 27 22 2 12 1460 22 80 295 1470
44 40.5 34 3 37 2050
59 54 45 4 45 2840
74 67.5 57 5 55 3610
89 81 68 6 75 4130
104 94.5 79 7 90 4795
119 108 91 8 90 5815
350RJC300-15 230

300

370
35 30 23 2 12 1460 30 80 346 2262
52.5 45 34.5 3 55 2810
70 60 46 4 75 3507
87.5 75 57.5 5 90 4332
105 90 69 6 110 5235
122.5 105 80.5 7 132 6135
350RJC370-16 270

370

460
19 16 11.5 1 12 1460 30 80 346 1400
38 32 23 2 55 2262
57 48 34.5 3 75 2810
76 64 46 4 90 3507
95 80 57.5 5 110 4332
114 96 69 6 132 5235

型    号 流量(m3/h) 扬程
m
级数
总串量
mm
泵转速
r/min
配套功率KW 效率
%
井下部分最大外径mm 参考重量Kg
350RJC400-18 280

400

480
20.8 18 14 1 12 1460 37 80 346 1400
41 36 29 2 55 2262
62 54 43 3 90 2930
83 72 58 4 110 3507
104 90 73 5 132 4452
400RJC450-30 400
550
850
35 30 25 1 22 1475 55 80 430 3000
70 60 50 2 110 5470
105 90 75 3 150 7900
140 120 100 4 200 10100
175 150 125 5 250 12770
400RJC550-27 400
550
850
29 27 17.5 1 20 1475 55 81 430 2768
58 54 35 2 110 5080
87 81 52.5 3 180 7384
116 108 70 4 225 9292
145 135 87.5 5 280* 14940
450RJC650-32 520
650
850
35 32 22 1 20 1475 90 80 520 4427
70 64 44 2 180 7825
105 96 66 3 250 10644
140 128 88 4 350* 15535
175 160 110 5 400* 18380
450RJC900-30 600
900
1100
34 30 24 1 20 1475 110 82 520 4782
68 60 48 2 225 7618
102 90 72 3 315* 12355
136 120 96 4 400* 14865
170 15 120 5 520* 17980
500RJC1000-29 790
1000
1300
33 29 21 1 20 1475 110 83 600 3772
66 58 42 2 225 7538
99 87 63 3 350* 11880
132 116 84 4 450* 15020
500RJC1250-30 800
1250
1750
36 30 18.5 1 17 1475 150 84 600 3932
72 60 37 2 280* 9875
108 90 55.5 3 400* 12400
144 120 74 4 560* 15605
500RJC2000-31 1500
2000
2400
36 31 25 1 22 1475 250 80 670 6350
72 62 50 2 500* 12430
